Bently 149986-01 继电器控制模块

描述

产品描述   产品功能    技术资料

产品详细说明：

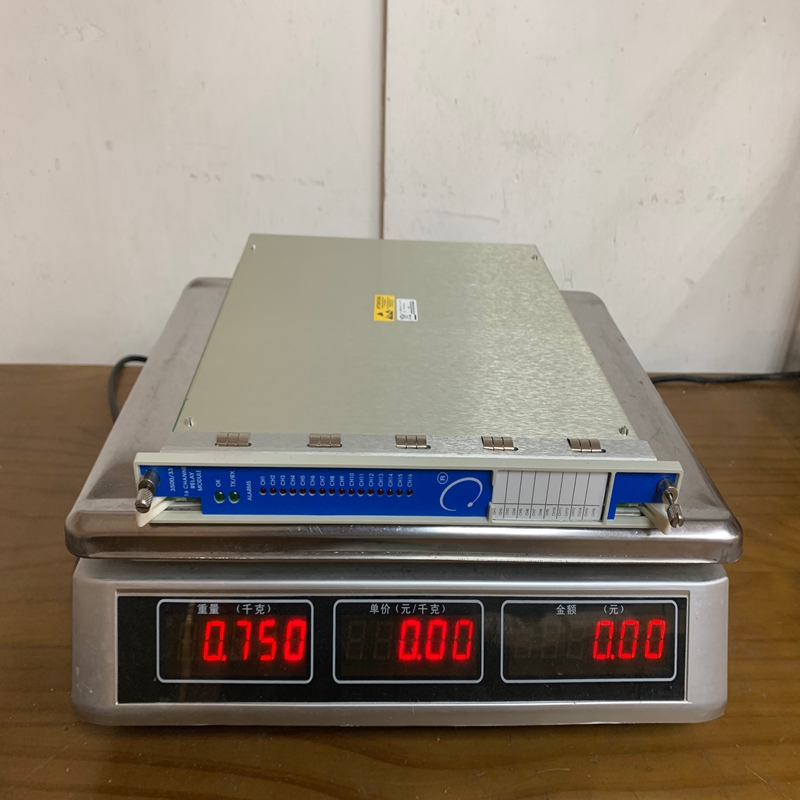

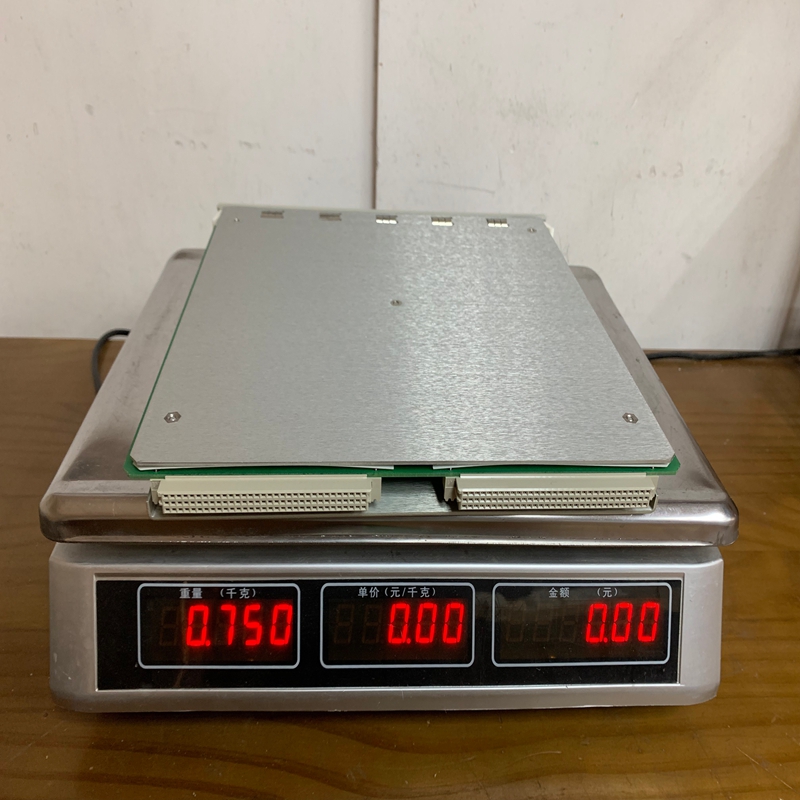

Bently Nevada 149986-01 是一个 16 通道继电器控制模块，属于 Bently Nevada 3500 机械保护系统。它是一个全高模块，提供 16 个可独立编程的继电器输出，用于控制外部机器或系统。该模块可以安装在 3500 机架中瞬态数据接口 (TDI) 模块右侧的任何插槽中。

每个继电器的输出都可以单独编程以执行投票逻辑。模块的每个继电器都包含报警驱动逻辑，该逻辑使用 AND 和 OR 逻辑进行编程，并且可以包含来自机架中任何监测通道的单个测量变量或监测通道的任意组合。报警驱动逻辑使用 3500 机架组态软件进行编程。

产品参数：

• 型号： 149986-01
• 产品名称： 16 通道继电器控制模块
• 系列： 3500
• 通道数： 16
• 继电器类型： 单刀双掷 (SPDT)
• 继电器触点寿命： 10,000 次循环
• 继电器电弧抑制器： 250 Vrms（标准安装）
• 继电器操作： 四组四通道可通过开关选择常态失电 (ND) 或常态带电 (NE) 操作
• 尺寸： 全高模块 (241 mm x 24.4 mm x 242 mm)
• 重量： 0.4 kg
• 工作温度： -40 °C 至 +65 °C
• 存储温度： -40 °C 至 +85 °C
• 湿度： 5% 至 95%（非冷凝）

产品优势：

• 高通道密度： 单个模块提供 16 个继电器输出，节省机架空间。
• 灵活的编程： 每个继电器输出都可以独立编程，以满足特定的控制需求。
• 投票逻辑： 支持编程投票逻辑，以提高控制系统的可靠性和冗余性。
• 报警驱动逻辑： 集成的报警驱动逻辑允许基于各种监测参数触发继电器动作。
• 与 3500 系统无缝集成： 作为 3500 系统的组成部分，易于组态和维护。
• 坚固耐用： 专为恶劣工业环境设计，具有良好的抗油、防尘和抗振性能。

注意事项：

• 安装： 必须由经过培训的合格人员按照 Bently Nevada 的安装手册进行安装。
• 电源： 该模块由 3500 机架供电，确保机架电源稳定可靠。
• 接线： 仔细阅读接线图，确保继电器输出与外部设备的正确连接。
• 编程： 使用 3500 机架组态软件进行继电器输出的编程和组态，务必正确理解和配置逻辑。
• 环境条件： 确保工作环境温度和湿度在模块允许的范围内。
• 维护： 定期检查模块的连接和状态指示灯，确保正常运行。
• 备件： 建议准备备用模块，以在需要时进行快速更换，确保系统持续运行。

产品应用：

Bently Nevada 149986-01 16 通道继电器控制模块广泛应用于各种旋转机械的保护和控制系统中，例如：

• 汽轮机和发电机组： 用于报警指示、跳闸控制、联锁保护等。
• 压缩机： 用于控制防喘振系统、安全泄放阀等。
• 泵： 用于启动/停止控制、故障指示等。
• 风力发电机： 用于状态监测和安全控制。
• 其他关键旋转设备： 几乎所有需要状态监测和保护的旋转机械。
